0,36 tolli 1 -kohaline LED 7 segmendi ekraan ja DP

0,36 -tollise 1 -numbrilise LED 7 segmendi ekraan DP -ga on kompaktne ja tõhus digitaalne kuvakomponent, mida kasutatakse laialdaselt paljudes elektroonikaseadmetes, näiteks digitaalkellad, kalkulaatorid ja elektroonilised arvestid.

Küsi pakkumist

Toote tutvustus

0,36 -tollise 1 -numbrilise LED 7 segmendi ekraan ja DP on kompaktne ja tõhus digitaalne kuvakomponent, mida kasutatakse laialdaselt paljudes elektroonikaseadmetes, näiteks digitaalsed kellad, kalkulaatorid ja elektroonilised arvestid. Selle ainulaadse seitsme - segmendi valguse - kiirgava dioodi (LED) struktuuriga saab see kuva selgelt kuvada numbrid vahemikus 0 kuni 9 ja täpsemate väärtuste esitamiseks täiendava kümnendpunkti (DP) abil.

Kuvari suurus on 0,36 tolli, mis muudab selle eriti sobivaks piiratud ruumiga rakenduste jaoks. Selle disain kasutab seitset - segmendi LED -paigutust ja nende LED -segmentide paigutus on nagu number "8". Nõutav arv ühendatakse erinevate segmentide valgustuse juhtimisega. Näiteks kui kõik segmendid on valgustatud, kuvatakse arv "8" ja kui konkreetne segment, näiteks "G" segment on välja lülitatud, kuvatakse arv "0". See kuvamismeetod võimaldab 0,36 -tollise 1 -numbrilise LED 7 segmendi kuvaril teavet täpselt ja kiiresti edastada.

Lisaks põhilisele digitaalse kuvamisfunktsioonile on see varustatud komapunktiga (DP), et laiendada rakenduse ulatust. Kümnendpunkti saab kasutada fraktsioonide, protsentide või mis tahes väärtuse kuvamiseks, mis peavad olema täpsed ühe kümnendkohaga, muutes kuvari sisu rikkamaks ja täpsemaks. Näiteks elektrooniliste skaalade või mõõtevahendite korral võivad kümnendkohad aidata kasutajatel mõõtmistulemusi täpsemalt lugeda.

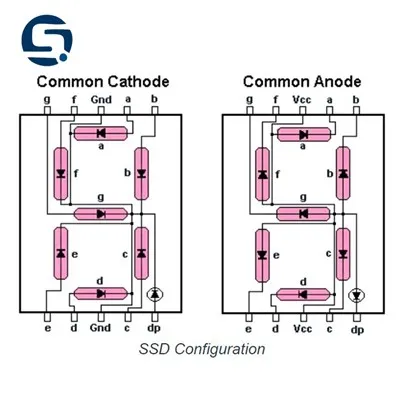

Tehnilisel tasandil võtab 0,36 -tollise 1 -numbrilise LED 7 segmendi kuvar tavaliselt kasutusele ühise anoodi või tavalise katoodi konfiguratsiooni. Ühises anoodikonfiguratsioonis on kõigi LED -segmentide anoodid omavahel ühendatud ja segmendid lülitatakse sisse ja välja, kontrollides katoodi pinget; Tavaline katoodikonfiguratsioon on vastupidine, kõigi LED -segmentide katoodid on ühendatud ja ekraani juhitakse anoodipinge juhtimisega. Neil kahel konfiguratsioonil on oma eelised ja puudused ning kasutajad saavad valida sobiva konfiguratsiooni, mis põhineb konkreetsetel rakenduse stsenaariumidel ja vajadustel.

0,36 -tollise 1 -numbrilise LED 7 segmendi kuva ja DP -kuvanumbrid, tähed ja tähemärgid digitaalsüsteemis. Valige allpool olevate aktsiate hulgast, sealhulgas kõrge heledusega ja madala voolu tarbimisega LED -id.
